機器視覺三維成像技術簡介（二）

結構光成像一般分為三步（條紋投影技術為例）：
第一步，條紋產生：通過計算機編程產生正弦條紋，將該正弦條紋通過投影設備投影至被測物，利用 CCD 相機拍攝條紋受物體調制的彎曲程度，解調該彎曲條紋得到相位，再將相位轉化為全場的高度。這里使用的是四步移相法， 因此這里產生四幅相位差 pi/2 的條紋。然后將該四幅條紋分時投影到被測物（面具）上，采集到如下圖左邊的圖（當然也是四幅），同時要采集四幅參考面的條紋（未被調制，同樣四幅）。

第二步，相位恢復：由采集到的四幅受調制條紋圖計算出被調制相位，這里得到的相位圖是截?cái)嘞辔粓D，因?yàn)樗?步移相算法得到的結果是由反正切函數計算所得，因而被限制在[-pi,pi]之間，也就是說每當其值超過該范圍，其又會重新開始。

第三步，3D 重構：上述二者相減得到相位差，該相位差則表征了被測物相對參考面的高度信息，再代入相位與高度轉化公式（其中相應參數經過標定），得到 3D 結構的圖像，具體的 3D 重構十分依賴算法的支持，具體重構過程需 要的算法也十分復雜。

結構光三維成像技術目前是機器人三維視覺感知的主要方式，結構光成像系統是由若干個投影儀和相機組成，常用的結構形式有：單投影儀-單相機、單投影儀-雙相機、單投影儀-多相機、單相機-雙投影儀和單相機-多投影儀等典型結構形式。

結構光和雙目立體視覺都是基于三角測量原理，要求相機和投影儀之間或雙目視覺中兩個相機之間必須間隔一定的距離，并且存在一定的夾角a（一般>15°）才能實現測量，都存在體積較大，如果被測物表面陡峭或有臺階容易產生遮擋的缺點。

基于結構光和三維物體識別技術開發的機器人三維視覺引導系統，可對較大深度測量范圍內散亂堆放的零件進行全自由的定位和抓取。相比傳統的二維視覺定位方式只能對固定深度零件進行識別且只能獲取零件的部分自由度的位置信息，具有更高的應用柔性和更大的檢測范圍�？蔀闄C(jī)床上下料、零件分揀、碼垛堆疊等工業問題提供有效的自動化解決方案。

結構光技術和激光三角有一些類似之處，但系統更加復雜獲取的信息也更豐富，可以生成更多細節的點云。結構光相機更適合被測物靜止的場景，激光三角相機則更適合被測物運動的狀態，尤其是傳送帶或傳輸線上。在環境光復雜或者陽光直射的場景，大功率激光三角相機更具有優勢，激光器通過投射一個波長非常窄的光，圖像傳感器可以通過窄帶濾波器濾除環境光干擾。結構光相機大多使用LED光源，沒有安全風險。激光三角相機則使用激光，對眼睛有潛在的安全風險。對于亞微米應用場景，結構光相機更有優勢，激光三角相機由于存在激光散斑而達不到亞微米的精度。結構光相機是全視場一次即可完成三維成像，而不像激光三角相機那樣一次只可以獲取被測物斷面的深度信息。實際應用中，結構光相機是將精確校準的白色或藍色且有特殊結構的光投影到被測物上，常見的結構有平行的線、條紋或者網格。當結構光照射在被測物表面上，光的結構會隨著被測物表面高低及曲率的變化而變化。以條紋形結構光為例，條紋在被測物表面會變厚或變薄，意味著這些地方的采樣點與相機的距離相應地較近或較遠，特殊設計的模式識別和三維重建算法會根據信息完成三維成像。一些結構光相機的投影儀同時具有RGB相機的作用可以獲取被測物的紋理和色彩信息。

昊艾智能代理的ZIVID結構光相機采用單投影儀單相機的設計，與主動雙目立體視覺相似，但是少了一個相機。通過主動投射結構化光源的形式人為給目標測量物體添加了易于識別的特征點。由于結構預先已知且不是隨機的，特征提取的運算量更低，同時也避免了相關性計算問題。單投影儀單相機的結構光相機和主動雙目立體視覺相機一樣，同樣面臨著塊平均、分辨率和精度的問題。ZIVID結構光相機為了克服這些問題通過引入同時具有時域和空間域編碼的結構光。但是結構光相機和激光三角相機一樣，對于鏡面、深色或吸收率大的物體，依然會產生數據丟失和檢測錯誤。下面是ZIVID結構光相機和雙目立體視覺相機所獲取的點云對比：






直射式

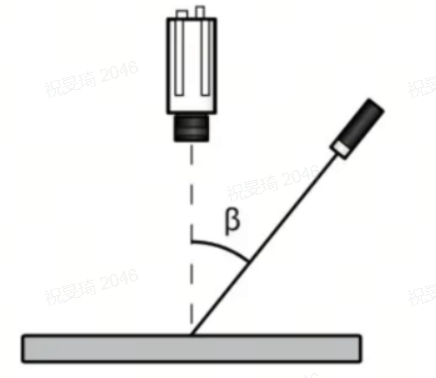

斜射式

下面以直射式為例介紹激光三角測量法的原理。






上圖中紅色、綠色和藍色虛線表示不同距離反射光將投射到相機成像面的不同位置，根據這些位置計算傳感器與被測物表面的距離。垂直距離d的變化將導致相機成像位置d'的變化�？梢钥闯鲞@種技術的測量范圍和精度相互制約。精度越高意味著垂直距離的變化反映在相機成像面上位移變化越小。這樣一來，目標位置的變化范圍必然是有限的。隨著目標深度的增加，很快就會超過相機成像傳感器的物理尺寸。在光學系統的具體設計中，需要根據測量需求在測量范圍和測量精度上做權衡，以實現最佳效果。

以激光三角測量法為基礎的相機主要由鐳射二極管（Laser Diode，LD）、會聚鏡頭、接收鏡頭、圖像傳感器和一個信號處理單元組成。其光路具體如下圖所示：




• x表示被測物表面相對于初始參考平面的偏移

• x'表示被測物在圖像傳感器上的偏移

• a表示激光束與接收鏡頭光軸的夾角

• β表示接收鏡頭光軸與成像傳感器表面的夾角

• L表示被測物表面與接收鏡頭的距離

• L'表示接收鏡頭與圖像傳感器所成像的距離

則利用相似三角形原理，可得到：

	直射式	斜射式
優點	精度更高 穩定性更好 算法更簡單 體積更小	適用復雜場景
缺點	不適用復雜場景檢測	被測物表面光斑較大，能量分布不均，導致光斑中心檢測難度大，檢測精度低 光斑位置會隨被測物距離變化而變化，難以完成對固定點的測距 體積更大



激光三角測量法具有非常高的分辨率和測量精度，其分辨率可擴展到毫米及微米級別，但在實際應用中受相機和激光光源橫向距離的限制，并且測量時間較長，僅適用于較短距離的測量。對于直射式激光三角相機雖然增大相機光軸和激光平面之間的夾角，可以提高 z 軸分辨率，但隨著夾角 θ 的增大，光學遮擋現象也會愈發明顯尤其是物體表面有凹凸起伏時，這種結構均存在一定的遮擋：激光線照不到的區域稱為陰影，相機接收不著反射光線的區域稱為盲區。




如果被測物體的表面不均勻，則除了光學遮擋外，還有可能出現多重反射。

如下圖，光線1是入射光在物體表面發生的第一次反射，光線2是入射光在物體表面發生的第二次反射，這兩條光線在探測器上的成像位置不同。


如下圖，紅色入射光線在物體表面發生的兩次次反射，這兩次光線在探測器上的成像位置相同。

Zivid 2+ M60

昊艾智能代理的Zivid 2+ M60是高分辨率機器人固定式3D+2D相機，用于對分辨率、準確性和細節要求極高的應用。該款相機是Zivid 3D相機中可以捕獲最清晰、最密集點云的產品，每平方厘米可達5000個點，尺寸準確度大于99.8%，一切物體都可以以其真實形式展現。對于檢測質量和精細靈巧的裝配任務，它可以輕松地觀察到每個細節、特征以及缺陷。僅100毫秒的時間內捕捉到最令人驚嘆的點云。
