Climber60比表面積及孔徑分析儀在實現(xiàn)白炭黑精準(zhǔn)表征中的應(yīng)用及優(yōu)勢

白炭黑，作為一種性能優(yōu)異的多孔吸附劑與補強材料，其復(fù)雜的多孔結(jié)構(gòu)、高比表面積和卓越的吸附性能，在橡膠工業(yè)、涂料、牙膏磨砂劑、食品添加劑及環(huán)境保護等領(lǐng)域扮演著不可或替代的角色。比表面積和孔徑分布作為白炭黑性能的關(guān)鍵物理參數(shù)，其精準(zhǔn)測量一直是材料研發(fā)與工業(yè)質(zhì)控的核心需求。本文將結(jié)合國儀量子Climber60比表面積及孔徑分析儀的實際測試案例，詳細(xì)闡述該儀器在實現(xiàn)白炭黑精準(zhǔn)表征中的應(yīng)用價值與技術(shù)優(yōu)勢。

01 白炭黑概述
白炭黑是一種白色粉末狀無定形硅酸鹽材料，主要包括沉淀二氧化硅、氣相二氧化硅和超細(xì)二氧化硅凝膠等，其主要成分為SiO2。其結(jié)構(gòu)以硅原子為中心、氧原子為頂點構(gòu)成無序排列的四面體單元，在粒子團聚過程中形成豐富的毛細(xì)孔道，賦予材料較大的比表面積和發(fā)達的孔隙結(jié)構(gòu)[1]。

常規(guī)白炭黑的比表面積通常在100～400 m2/g之間，孔徑分布以2～50 nm的介孔為主，部分產(chǎn)品可兼具少量微孔。這一獨特的微觀結(jié)構(gòu)使其具備優(yōu)異的吸附性能、高純度、良好穩(wěn)定性以及出色的補強性、增稠性和觸變性等優(yōu)異性能。

02 白炭黑比表面積與孔徑分布表征方法
2.1 標(biāo)準(zhǔn)依據(jù)與測試原理
根據(jù)GB/T 10722-2014《炭黑 總表面積和外表面積的測定 氮吸附法》和GB/T 19587-2017《氣體吸附BET法測定固態(tài)物質(zhì)比表面積》，明確了白炭黑比表面積應(yīng)使用氮氣吸附法來測定，并對測定條件和方法做了詳細(xì)規(guī)定。同時該方法也可用于白炭黑材料的孔徑分析。

2.2預(yù)處理條件選擇
樣品預(yù)處理目的是徹底清除樣品表面及孔隙中吸附的雜質(zhì)分子（如水分、氣體等），釋放有效的吸附位點，確保后續(xù)測試中吸附質(zhì)分子（如氮氣）能夠充分、準(zhǔn)確地吸附，從而獲得真實可靠的比表面積與孔徑分布數(shù)據(jù)。

預(yù)處理方式：白炭黑表面不僅含有物理吸附的附著水，其豐富的表面羥基等活性位點還會強烈吸附環(huán)境中的其他氣體分子。這些被占據(jù)的活性位點會顯著降低其對氮氣的吸附量，直接導(dǎo)致比表面積測試結(jié)果偏低。常規(guī)烘箱處理雖能去除部分附著水，但除雜速率慢且不夠充分。因此，必須采用真空脫氣處理方式，通過在負(fù)壓環(huán)境下加熱，更高效、徹底地驅(qū)除各類吸附雜質(zhì)。

預(yù)處理溫度：預(yù)處理溫度的選擇需建立在對白炭黑表面性質(zhì)的深刻理解上。其表面存在孤立自由羥基、締合羥基和雙生羥基等多種羥基類型，這些基團決定了材料的親水性、吸附性和表面活性[2]。過低的溫度無法有效清除與羥基結(jié)合的雜質(zhì)；而過高的溫度則可能導(dǎo)致部分羥基結(jié)構(gòu)變化，改變材料本征表面性質(zhì)。依據(jù) GB/T 10722-2014《炭黑 總表面積和外表面積的測定 氮吸附法》的明確規(guī)定，白炭黑材料的預(yù)處理溫度宜控制在 160℃±10℃。在此溫度下真空加熱處理 30分鐘以上，能有效去除吸附物質(zhì)，同時較好地保持其表面結(jié)構(gòu)的穩(wěn)定性。

03 國儀量子Climber60比表面積及孔徑分析儀產(chǎn)品方案
白炭黑密度小、質(zhì)地蓬松且靜電作用強，原生粒徑 5～100nm，抽真空初期易被氣流帶出樣品管，既損失樣品又可能污染儀器管路。國儀量子Climber60比表面積及孔徑分析儀針對此痛點，提供了針對性解決方案。

3.1 空氣隔離塞：雙重防護，保障樣品與系統(tǒng)
測試時使用自研的空氣隔離塞配件，可在白炭黑預(yù)處理后實現(xiàn)隔絕空氣轉(zhuǎn)移，避免樣品與空氣接觸改變性質(zhì)，同時通空氣隔離塞的過濾作用阻擋細(xì)小顆粒擴散，避免管路污染，保障儀器潔凈與測試準(zhǔn)確。

3.2 靈活抽真空設(shè)計：精準(zhǔn)控速，防樣品抽飛
針對白炭黑抽飛風(fēng)險，Climber60 采用比例閥可控設(shè)計，能靈活調(diào)節(jié)抽速；搭配多級抽真空流程，可平穩(wěn)提升真空度，杜絕樣品被氣流帶出，確保測試中樣品量穩(wěn)定。

04 白炭黑比表面積和孔徑分布表征案例
4.1 白炭黑比表面積表征
以下是采用國儀量子Climber60比表面積及孔徑分析儀對兩種白炭黑（A和B）樣品的表征案例。測試前，兩種白炭黑樣品均在160℃真空條件下加熱120分鐘進行充分的脫氣處理。對于介孔材料的BET計算時，P/P0選點范圍為0.05-0.3（GB/T 10722-2014規(guī)定白炭黑選點范圍為0.05-0.2）。從圖1和圖2的BET方程擬合曲線可得到白炭黑A和白炭黑B的比表面積分別為：209.81 m2/g和308.16 m2/g，白炭黑 B 的比表面積優(yōu)勢明顯，意味著其單位質(zhì)量的表面活性位點更多，在吸附、催化、補強等應(yīng)用場景中，可能表現(xiàn)出更優(yōu)的性能。

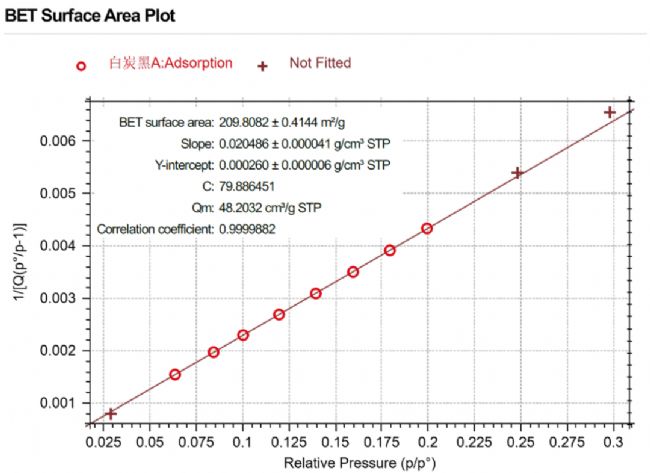

圖1 白炭黑A的比表面積測試結(jié)果（BET：209.81 m2/g）

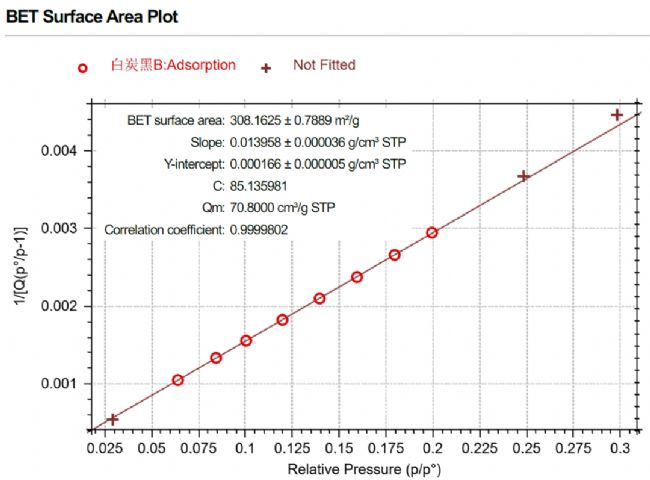

圖2 白炭黑B的比表面積測試結(jié)果（BET：308.16 m2/g）

4.2 白炭黑孔徑分布表征
從圖3和圖4可以看出，白炭黑A與白炭黑B的N2吸附-脫附等溫線均符合Ⅱ型和Ⅳ型復(fù)合等溫線特征，且均伴有H3型滯后環(huán)，表明兩種白炭黑存在狹縫型的介孔或大孔結(jié)構(gòu)。此外，白炭黑B的單點吸附總孔容（0.8709 cm3/g）顯著高于白炭黑A（0.5732 cm3/g），增幅達52%，這一數(shù)據(jù)也直接表明了白炭黑B具備更為開放和豐富的孔道結(jié)構(gòu)，從而提供了更大的客體分子容納空間。

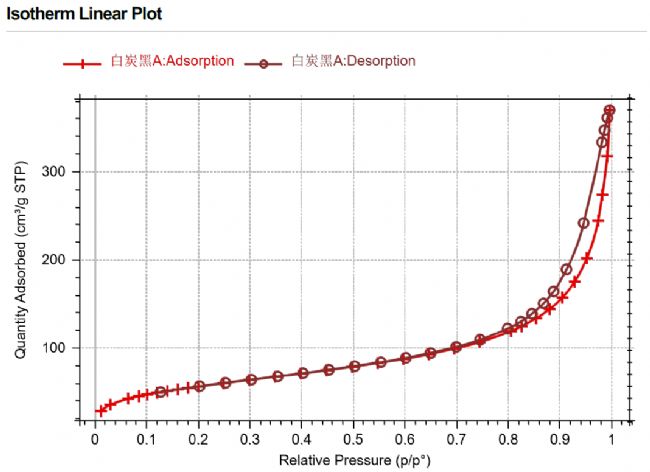

圖3 白炭黑A的N2吸附-脫附等溫線

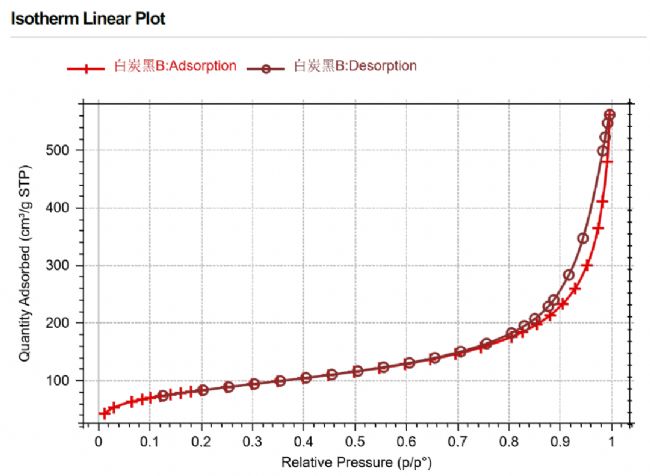

圖4 白炭黑B的N2吸附-脫附等溫線

結(jié)合圖5與圖6可見，白炭黑A和白炭黑B的孔徑分布集中在5～300nm 區(qū)間，分布相對寬泛，孔徑尺寸具備多樣性。其中，白炭黑 B 的孔體積變化率曲線（綠色）峰值更高，累計孔體積曲線（紅色）增長更為陡峭，這表明該材料不僅整體孔容更大，且孔容的集中程度也更高，因而更適配對高表面活性、高吸附容量有需求的場景，像高效催化劑載體、吸附劑以及高端橡膠補強劑等領(lǐng)域。

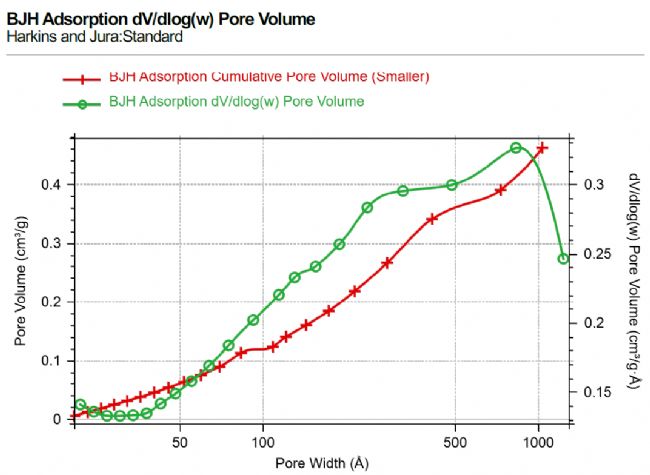

圖5 白炭黑A的BJH-吸附孔徑分布圖

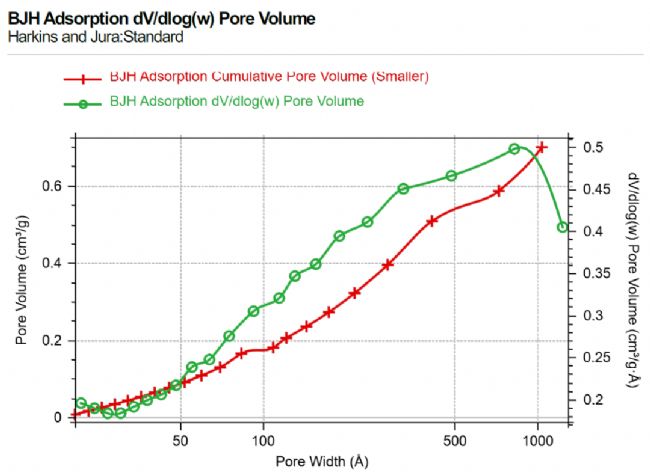

圖6 白炭黑B的BJH-吸附孔徑分布圖

綜上，國儀量子Climber60比表面積及孔徑分析儀，借助自研空氣隔離塞與比例閥抽速可控設(shè)計，精準(zhǔn)解決白炭黑分析時樣品易被抽飛、管路易受污染的問題，為白炭黑行業(yè)提供了安全、可靠的高效表征解決方案，助力行業(yè)實現(xiàn)材料精準(zhǔn)分析。

參考文獻
[1] 尤波.白炭黑的表面改性及其橡膠補強性能研究[D].中南大學(xué),2024.
[2] 崔小明.改性白炭黑在橡膠中的應(yīng)用研究進展[J].精細(xì)與專用化學(xué)品, 2023.

05 國儀量子Climber60比表面積及孔徑分析儀產(chǎn)品介紹

• 比表面積測試：0.0005 m2/g及以上；
• 孔徑分析：0.35-500 nm孔徑分析；總孔體積：0.0001 cc/g及以上
• 測試氣體：N2、Ar、CO2、Kr等其他非腐蝕性氣體
• 測試精度：定量誤差< 0.5%RSD（以標(biāo)準(zhǔn)樣品BET值計）
• 測試通量：6站并行測試
