海藻酸鹽-明膠基材料用于生物3D打印制備骨骼肌組織工程支架的研究
本研究針對容積性肌肉損失（VML）（局部組織缺失≥20%，無法自愈的嚴(yán)重骨骼肌損傷）治療需求，開發(fā)海藻酸鹽 - 明膠復(fù)合生物墨水用于擠出 3D 生物打印。其中12% w/v 海藻酸鹽與 6% w/v 明膠（A12-G6） 墨水表現(xiàn)最優(yōu)，通過優(yōu)化打印參數(shù)（30kPa 壓力、15mm/s 速度）及交聯(lián)條件（500mM CaCl₂交聯(lián) 15 分鐘），制備的支架剛度達(dá)45-50kPa（匹配天然骨骼肌 30-50kPa 的剛度范圍）、溶脹率高達(dá)70%（利于營養(yǎng)滲透）、14 天降解率維持28%（降解穩(wěn)定），且能支持 C2C12 肌細(xì)胞增殖（7 天增殖量顯著高于 3 天，p<0.05），為 VML 等骨骼肌損傷治療提供了兼具結(jié)構(gòu)保真度與生物活性的優(yōu)質(zhì)支架方案。
一、研究背景與意義
1.骨骼肌損傷與 VML 定義
普通損傷：肌纖維部分壞死，但基底膜、肌鞘及鄰近血管完整，人體可通過天然能力自愈。
容積性肌肉損失（VML）：局部肌肉組織缺失≥20%，由爆炸、嚴(yán)重墜落、道路事故或腫瘤切除引發(fā)，損傷區(qū)域破壞嚴(yán)重，導(dǎo)致肌肉喪失再生功能性新肌肉的能力，是軍民領(lǐng)域最嚴(yán)重的急性骨骼肌損傷之一。
2.VML 現(xiàn)狀與現(xiàn)有治療缺陷
高發(fā)數(shù)據(jù)：美國每年約 25 萬例合并 VML 的開放性骨折；戰(zhàn)場受傷軍人中 92% 的肌肉損傷為 VML，患者常面臨慢性功能障礙、終身殘疾。
現(xiàn)有治療局限：
自體移植物：供區(qū)并發(fā)癥常見，肌肉整合效果差，力學(xué)性能不佳，高質(zhì)量移植物獲取困難。
脫細(xì)胞支架：易引發(fā)病理性纖維化反應(yīng)，導(dǎo)致肌肉功能形成異常；傳統(tǒng)制造難以重現(xiàn)肌肉復(fù)雜結(jié)構(gòu)。
3.研究目標(biāo)：開發(fā)適配擠出 3D 生物打印的海藻酸鹽 - 明膠復(fù)合生物墨水，優(yōu)化配方與打印 / 交聯(lián)參數(shù)，制備兼具結(jié)構(gòu)保真度、力學(xué)匹配性與生物相容性的支架，用于 VML 治療。
二、材料與實驗方法
1.核心材料與墨水配方（表 1）
2.墨水制備流程
海藻酸鈉溶解：在 1×PBS 中 80℃磁力攪拌 1 小時，至完全溶解（設(shè) 4 種濃度）。
明膠溶解：在 1×PBS 中 60℃攪拌 30 分鐘，濃度固定為 6% w/v。
復(fù)合混合：明膠溶液與海藻酸鈉溶液以 1:1（v/v）比例緩慢混合，60℃持續(xù)攪拌 1 小時確保均勻。
預(yù)處理：打印前將復(fù)合墨水置于加熱板達(dá) 37℃，儲備液 4℃保存?zhèn)溆谩?br />
3.支架擠出打印與參數(shù)優(yōu)化
設(shè)備：BioX 生物打印機(jī)（CellInk 公司），27G 透明噴嘴，3mL 氣動料筒。
參數(shù)范圍：打印壓力 10-30kPa、打印速度 15-30mm/s、層高度 0.1-0.2mm；填充密度 25%，打印平臺溫度 25℃（明膠熱交聯(lián)），噴嘴溫度 30℃。
定性評級：采用 1-5 分制（1 最差，5 最佳），≥3.5 分的參數(shù)組合用于后續(xù)定量分析。

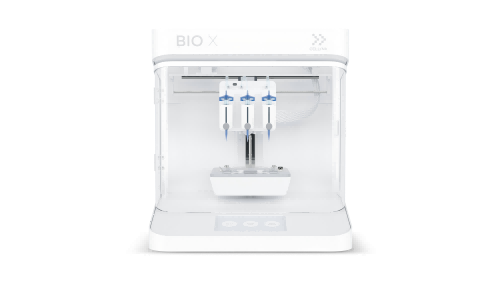

CELLINK BIO X
4.關(guān)鍵測試方法
可擠出性：手動擠出 37℃墨水，觀察是否形成連續(xù)纖維（非液滴）。
流變學(xué)：Physica MCR 301 流變儀，平行板夾具（37±0.1℃），通過振幅掃描（ω=10rad/s，應(yīng)變 0.1-1000%）確定線性黏彈區(qū)（LVR），頻率掃描（0.1-100rad/s）分析黏彈性，剪切速率 0.01-1000s⁻¹ 測黏度。
打印精度：ImageJ 軟件分析支架圖像，公式P=1−b∣a−b∣×100（a = 實際打印面積，b = 設(shè)計面積）。
力學(xué)性能：萬能試驗機(jī)（UTM）壓縮測試，圓柱形支架（φ20mm× 高 4mm），0.1mm/s 預(yù)調(diào)節(jié) 10 次（10% 應(yīng)變），0.1mm/s 加載至破裂，取應(yīng)力 - 應(yīng)變線性區(qū)斜率為剛度。
溶脹 / 降解分析：
溶脹率：交聯(lián)后稱初始質(zhì)量 Wi，DMEM 中 37℃浸泡 3/7/14 天，吸干稱 Wf，公式S=Wf−Wi/Wi×100。
降解率：交聯(lián)后冷凍干燥稱初始干重 Wd，DMEM 浸泡后冷凍干燥稱 Wf，公式D=Wd−Wf/Wd×100。
生物相容性：500mM CaCl₂交聯(lián) 15 分鐘，乙醇浸泡 + 紫外線滅菌，接種 C2C12 肌細(xì)胞，MTT 法測 570nm 處吸光度（OD570），評估 3/7 天細(xì)胞增殖情況。
統(tǒng)計學(xué)：3 次重復(fù)實驗，單因素 / 雙因素 ANOVA，Tukey 檢驗，p<0.05 為差異顯著。
三、核心實驗結(jié)果
1.可打印性與打印參數(shù)優(yōu)化（表 2）
2.流變學(xué)性能
黏彈性：所有墨水均呈黏性特征（G''>G'），海藻酸鹽濃度越高，儲能模量（G'）、損耗模量（G''）越高；頻率掃描中，G'、G'' 隨角頻率升高線性上升（p<0.05）。
流動行為：均表現(xiàn)剪切變稀特性（n<1，表 3），A12-G6 稠度指數(shù) m 最高（1.4003Pa・s），黏度比水高 2-3 個數(shù)量級，適配擠出打印需求。
3.打印精度：A12-G6 打印精度達(dá)99.94%，顯著高于 A8-G6（91%）、A6-G6（72%）、A4-G6（18%）（p<0.05），證實高海藻酸鹽濃度可提升打印分辨率。
4.交聯(lián)對支架力學(xué)性能的影響
剛度規(guī)律：CaCl₂濃度越高、海藻酸鹽含量越高，支架剛度越高（p<0.05）；A12-G6 在 500mM CaCl₂交聯(lián) 15 分鐘后，剛度達(dá)45-50kPa，與天然骨骼�。�30-50kPa）剛度匹配，且整體剛度均勻（無內(nèi)核柔軟問題）。
結(jié)構(gòu)影響：500mM CaCl₂交聯(lián)的支架邊緣、孔隙輪廓更清晰，結(jié)構(gòu)穩(wěn)定性最優(yōu)。
5.溶脹與降解特性
溶脹率：A12-G6 在 500mM CaCl₂交聯(lián)后溶脹率最高達(dá)70%（p<0.05），利于營養(yǎng)物質(zhì)與氧氣滲透；A4-G6/A6-G6 溶脹率僅 2%-9%，且易碎裂。
降解率：A12-G6 在 500mM CaCl₂交聯(lián)后，14 天降解率維持28%（降解穩(wěn)定）；A4-G6 降解快（12 天碎裂），A6-G6/A8-G6 后期（11 天后）降解加速。
6.生物相容性：所有支架均支持 C2C12 肌細(xì)胞增殖，7 天細(xì)胞增殖量顯著高于 3 天（p<0.05）；高海藻酸鹽濃度支架（如 A12-G6）初期（3 天）增殖較少，但 7 天均恢復(fù)正常，證實生物相容性良好。
四、研究結(jié)論
1.最優(yōu)配方：12% w/v 海藻酸鹽與 6% w/v 明膠（A12-G6） 是本研究最優(yōu)生物墨水，可擠出性、結(jié)構(gòu)保真度、打印精度均顯著優(yōu)于其他配方。
2.關(guān)鍵工藝參數(shù)：最佳交聯(lián)條件為500mM CaCl₂溶液浸泡 15 分鐘，最優(yōu)打印參數(shù)為 30kPa 壓力、15mm/s 速度。
3.性能優(yōu)勢：A12-G6 支架剛度 45-50kPa（匹配骨骼肌）、溶脹率 70%（營養(yǎng)滲透優(yōu)）、降解穩(wěn)定（14 天 28%）、生物相容性良好，能為 VML 治療提供適宜的細(xì)胞微環(huán)境。
4.應(yīng)用前景：該支架為 VML 等骨骼肌損傷治療提供了新型解決方案，后續(xù)可進(jìn)一步開發(fā)載細(xì)胞 “活性” 支架，提升組織再生效率。
四、關(guān)鍵問題與答案
問題 1：本研究確定的最優(yōu)海藻酸鹽 - 明膠生物墨水配方是什么？其在可打印性和支架核心性能上為何優(yōu)于其他配方？
答案：最優(yōu)配方為12% w/v 海藻酸鹽與 6% w/v 明膠（A12-G6） ，優(yōu)勢體現(xiàn)在兩方面：
可打印性：手動擠出時能形成連續(xù)纖維（非液滴），適配擠出 3D 打��；優(yōu)化打印參數(shù)（30kPa 壓力、15mm/s 速度）后評分達(dá) 4.5/5，顯著高于 A4-G6（≤1.5 分）、A6-G6（3.0 分）、A8-G6（4.0 分）；打印精度達(dá) 99.94%，是唯一能形成貫通孔隙結(jié)構(gòu)的配方（其他配方無孔隙或僅部分孔隙）。
支架性能：500mM CaCl₂交聯(lián) 15 分鐘后，剛度達(dá) 45-50kPa（與天然骨骼肌 30-50kPa 的剛度范圍完全匹配，其他配方如 A8-G6 剛度顯著更低）；溶脹率高達(dá) 70%（利于營養(yǎng)與氧氣滲透，A4-G6 僅 2%-6%）；14 天降解率維持 28%（降解穩(wěn)定，適配 VML 長期治療，A4-G6 12 天即碎裂），且能支持 C2C12 肌細(xì)胞正常增殖（7 天增殖量顯著高于 3 天，p<0.05）。
問題 2：交聯(lián)劑（CaCl₂）濃度和交聯(lián)時間如何影響海藻酸鹽 - 明膠支架的剛度與結(jié)構(gòu)穩(wěn)定性？最終確定的最優(yōu)交聯(lián)條件基于什么依據(jù)？
答案：
影響規(guī)律：
①CaCl₂濃度：在相同交聯(lián)時間（15 分鐘）下，CaCl₂濃度越高，支架剛度越高（p<0.05）。例如 A12-G6 支架在 300mM、400mM、500mM CaCl₂交聯(lián)后，剛度逐步升高，且 500mM 時支架邊緣與孔隙輪廓更清晰（低濃度時結(jié)構(gòu)易模糊）；同時，高濃度 CaCl₂能促進(jìn)支架內(nèi)核充分交聯(lián)（低濃度如 300mM 時，A4-G6/A6-G6 僅外表面凝固，內(nèi)核仍柔軟）。
②交聯(lián)時間：在 500mM CaCl₂濃度下，交聯(lián) 15 分鐘的支架剛度顯著高于 5 分鐘、10 分鐘（p<0.05），且 15 分鐘能避免支架因交聯(lián)不充分導(dǎo)致的結(jié)構(gòu)松散（如 5 分鐘交聯(lián)的 A12-G6 支架易變形）。
最優(yōu)交聯(lián)條件依據(jù)：500mM CaCl₂浸泡 15 分鐘，此條件下 A12-G6 支架剛度達(dá) 45-50kPa（匹配骨骼肌力學(xué)特性），整體剛度均勻，結(jié)構(gòu)輪廓清晰，且溶脹（70%）與降解（14 天 28%）性能最優(yōu)，能同時滿足力學(xué)匹配性與結(jié)構(gòu)穩(wěn)定性需求。
問題 3：與現(xiàn)有 VML 治療手段（自體移植物、脫細(xì)胞支架）相比，本研究開發(fā)的 3D 打印海藻酸鹽 - 明膠支架具有哪些不可替代的優(yōu)勢？
答案：
解決自體移植物的核心缺陷：無需從患者體內(nèi)獲取供體組織，徹底避免供區(qū)并發(fā)癥（如感染、疼痛）；支架剛度 45-50kPa（優(yōu)于自體移植物的力學(xué)性能），且可通過調(diào)整海藻酸鹽濃度、交聯(lián)參數(shù)適配不同損傷部位的力學(xué)需求，無需擔(dān)憂高質(zhì)量移植物獲取困難的問題。
克服脫細(xì)胞支架的功能局限：支架由海藻酸鹽（可生物降解、生物相容）與明膠（含 RGD 細(xì)胞黏附基序，促進(jìn) C2C12 細(xì)胞黏附與肌管形成）復(fù)合制成，不會引發(fā)病理性纖維化反應(yīng)；3D 打印能精準(zhǔn)構(gòu)建貫通孔隙結(jié)構(gòu)（A12-G6 支架孔隙清晰貫通），為細(xì)胞遷移、增殖提供通道，避免脫細(xì)胞支架 “肌肉功能形成異常” 的問題。
額外功能優(yōu)勢：支架溶脹率達(dá) 70%（遠(yuǎn)高于傳統(tǒng)支架），能高效滲透營養(yǎng)物質(zhì)與氧氣，為細(xì)胞提供充足微環(huán)境；降解穩(wěn)定（14 天 28%），可長期維持結(jié)構(gòu)完整性（適配 VML 數(shù)月的治療周期）；且能通過擠出打印制備 “定制化” 支架（根據(jù) VML 缺損尺寸調(diào)整設(shè)計），后續(xù)還可集成肌細(xì)胞制備 “活性” 支架，進(jìn)一步縮短組織再生時間，這些均是現(xiàn)有治療手段無法實現(xiàn)的。
關(guān)注我們了解更多內(nèi)容
一、研究背景與意義
普通損傷：肌纖維部分壞死，但基底膜、肌鞘及鄰近血管完整，人體可通過天然能力自愈。
容積性肌肉損失（VML）：局部肌肉組織缺失≥20%，由爆炸、嚴(yán)重墜落、道路事故或腫瘤切除引發(fā)，損傷區(qū)域破壞嚴(yán)重，導(dǎo)致肌肉喪失再生功能性新肌肉的能力，是軍民領(lǐng)域最嚴(yán)重的急性骨骼肌損傷之一。
2.VML 現(xiàn)狀與現(xiàn)有治療缺陷
高發(fā)數(shù)據(jù)：美國每年約 25 萬例合并 VML 的開放性骨折；戰(zhàn)場受傷軍人中 92% 的肌肉損傷為 VML，患者常面臨慢性功能障礙、終身殘疾。
現(xiàn)有治療局限：
自體移植物：供區(qū)并發(fā)癥常見，肌肉整合效果差，力學(xué)性能不佳，高質(zhì)量移植物獲取困難。
脫細(xì)胞支架：易引發(fā)病理性纖維化反應(yīng)，導(dǎo)致肌肉功能形成異常；傳統(tǒng)制造難以重現(xiàn)肌肉復(fù)雜結(jié)構(gòu)。
3.研究目標(biāo)：開發(fā)適配擠出 3D 生物打印的海藻酸鹽 - 明膠復(fù)合生物墨水，優(yōu)化配方與打印 / 交聯(lián)參數(shù)，制備兼具結(jié)構(gòu)保真度、力學(xué)匹配性與生物相容性的支架，用于 VML 治療。
二、材料與實驗方法
1.核心材料與墨水配方（表 1）
| 海藻酸鹽濃度（% w/v） | 明膠濃度（% w/v） | 試樣名稱 | 材料來源 / 特性 |
| 4/6/8/12 | 6（固定） | A4-G6/A6-G6/A8-G6/A12-G6 | 海藻酸鈉（Sigma-Aldrich）；明膠（豬皮來源，凝膠強(qiáng)度 300，A 型，Sigma-Aldrich） |
| - | - | 交聯(lián)劑 | CaCl₂（Sigma-Aldrich，濃度 300/400/500mM） |
2.墨水制備流程
海藻酸鈉溶解：在 1×PBS 中 80℃磁力攪拌 1 小時，至完全溶解（設(shè) 4 種濃度）。
明膠溶解：在 1×PBS 中 60℃攪拌 30 分鐘，濃度固定為 6% w/v。
復(fù)合混合：明膠溶液與海藻酸鈉溶液以 1:1（v/v）比例緩慢混合，60℃持續(xù)攪拌 1 小時確保均勻。
預(yù)處理：打印前將復(fù)合墨水置于加熱板達(dá) 37℃，儲備液 4℃保存?zhèn)溆谩?br />
3.支架擠出打印與參數(shù)優(yōu)化
設(shè)備：BioX 生物打印機(jī)（CellInk 公司），27G 透明噴嘴，3mL 氣動料筒。
參數(shù)范圍：打印壓力 10-30kPa、打印速度 15-30mm/s、層高度 0.1-0.2mm；填充密度 25%，打印平臺溫度 25℃（明膠熱交聯(lián)），噴嘴溫度 30℃。
定性評級：采用 1-5 分制（1 最差，5 最佳），≥3.5 分的參數(shù)組合用于后續(xù)定量分析。
CELLINK BIO X
4.關(guān)鍵測試方法
可擠出性：手動擠出 37℃墨水，觀察是否形成連續(xù)纖維（非液滴）。
流變學(xué)：Physica MCR 301 流變儀，平行板夾具（37±0.1℃），通過振幅掃描（ω=10rad/s，應(yīng)變 0.1-1000%）確定線性黏彈區(qū)（LVR），頻率掃描（0.1-100rad/s）分析黏彈性，剪切速率 0.01-1000s⁻¹ 測黏度。
打印精度：ImageJ 軟件分析支架圖像，公式P=1−b∣a−b∣×100（a = 實際打印面積，b = 設(shè)計面積）。
力學(xué)性能：萬能試驗機(jī)（UTM）壓縮測試，圓柱形支架（φ20mm× 高 4mm），0.1mm/s 預(yù)調(diào)節(jié) 10 次（10% 應(yīng)變），0.1mm/s 加載至破裂，取應(yīng)力 - 應(yīng)變線性區(qū)斜率為剛度。
溶脹 / 降解分析：
溶脹率：交聯(lián)后稱初始質(zhì)量 Wi，DMEM 中 37℃浸泡 3/7/14 天，吸干稱 Wf，公式S=Wf−Wi/Wi×100。
降解率：交聯(lián)后冷凍干燥稱初始干重 Wd，DMEM 浸泡后冷凍干燥稱 Wf，公式D=Wd−Wf/Wd×100。
生物相容性：500mM CaCl₂交聯(lián) 15 分鐘，乙醇浸泡 + 紫外線滅菌，接種 C2C12 肌細(xì)胞，MTT 法測 570nm 處吸光度（OD570），評估 3/7 天細(xì)胞增殖情況。
統(tǒng)計學(xué)：3 次重復(fù)實驗，單因素 / 雙因素 ANOVA，Tukey 檢驗，p<0.05 為差異顯著。
三、核心實驗結(jié)果
1.可打印性與打印參數(shù)優(yōu)化（表 2）
| 試樣名稱 | 最優(yōu)壓力（kPa） | 最優(yōu)速度（mm/s） | 最優(yōu)評分 | 關(guān)鍵觀察結(jié)果 |
| A4-G6 | -（無≥3.5 分） | - | ≤1.5 | 擠出成液滴，打印后水凝膠擴(kuò)散，無孔隙 |
| A6-G6 | 10 | 15 | 3.0 | 部分孔隙，分辨率中等，無貫通結(jié)構(gòu) |
| A8-G6 | 16 | 15 | 4.0 | 大部分孔隙良好，邊界清晰，但無完全貫通 |
| A12-G6 | 30 | 15 | 4.5 | 形成連續(xù)纖維，貫通孔隙清晰，結(jié)構(gòu)保真度高 |
2.流變學(xué)性能
黏彈性：所有墨水均呈黏性特征（G''>G'），海藻酸鹽濃度越高，儲能模量（G'）、損耗模量（G''）越高；頻率掃描中，G'、G'' 隨角頻率升高線性上升（p<0.05）。
流動行為：均表現(xiàn)剪切變稀特性（n<1，表 3），A12-G6 稠度指數(shù) m 最高（1.4003Pa・s），黏度比水高 2-3 個數(shù)量級，適配擠出打印需求。
3.打印精度：A12-G6 打印精度達(dá)99.94%，顯著高于 A8-G6（91%）、A6-G6（72%）、A4-G6（18%）（p<0.05），證實高海藻酸鹽濃度可提升打印分辨率。
4.交聯(lián)對支架力學(xué)性能的影響
剛度規(guī)律：CaCl₂濃度越高、海藻酸鹽含量越高，支架剛度越高（p<0.05）；A12-G6 在 500mM CaCl₂交聯(lián) 15 分鐘后，剛度達(dá)45-50kPa，與天然骨骼�。�30-50kPa）剛度匹配，且整體剛度均勻（無內(nèi)核柔軟問題）。
結(jié)構(gòu)影響：500mM CaCl₂交聯(lián)的支架邊緣、孔隙輪廓更清晰，結(jié)構(gòu)穩(wěn)定性最優(yōu)。
5.溶脹與降解特性
溶脹率：A12-G6 在 500mM CaCl₂交聯(lián)后溶脹率最高達(dá)70%（p<0.05），利于營養(yǎng)物質(zhì)與氧氣滲透；A4-G6/A6-G6 溶脹率僅 2%-9%，且易碎裂。
降解率：A12-G6 在 500mM CaCl₂交聯(lián)后，14 天降解率維持28%（降解穩(wěn)定）；A4-G6 降解快（12 天碎裂），A6-G6/A8-G6 后期（11 天后）降解加速。
6.生物相容性：所有支架均支持 C2C12 肌細(xì)胞增殖，7 天細(xì)胞增殖量顯著高于 3 天（p<0.05）；高海藻酸鹽濃度支架（如 A12-G6）初期（3 天）增殖較少，但 7 天均恢復(fù)正常，證實生物相容性良好。
四、研究結(jié)論
1.最優(yōu)配方：12% w/v 海藻酸鹽與 6% w/v 明膠（A12-G6） 是本研究最優(yōu)生物墨水，可擠出性、結(jié)構(gòu)保真度、打印精度均顯著優(yōu)于其他配方。
2.關(guān)鍵工藝參數(shù)：最佳交聯(lián)條件為500mM CaCl₂溶液浸泡 15 分鐘，最優(yōu)打印參數(shù)為 30kPa 壓力、15mm/s 速度。
3.性能優(yōu)勢：A12-G6 支架剛度 45-50kPa（匹配骨骼肌）、溶脹率 70%（營養(yǎng)滲透優(yōu)）、降解穩(wěn)定（14 天 28%）、生物相容性良好，能為 VML 治療提供適宜的細(xì)胞微環(huán)境。
4.應(yīng)用前景：該支架為 VML 等骨骼肌損傷治療提供了新型解決方案，后續(xù)可進(jìn)一步開發(fā)載細(xì)胞 “活性” 支架，提升組織再生效率。
四、關(guān)鍵問題與答案
問題 1：本研究確定的最優(yōu)海藻酸鹽 - 明膠生物墨水配方是什么？其在可打印性和支架核心性能上為何優(yōu)于其他配方？
答案：最優(yōu)配方為12% w/v 海藻酸鹽與 6% w/v 明膠（A12-G6） ，優(yōu)勢體現(xiàn)在兩方面：
可打印性：手動擠出時能形成連續(xù)纖維（非液滴），適配擠出 3D 打��；優(yōu)化打印參數(shù)（30kPa 壓力、15mm/s 速度）后評分達(dá) 4.5/5，顯著高于 A4-G6（≤1.5 分）、A6-G6（3.0 分）、A8-G6（4.0 分）；打印精度達(dá) 99.94%，是唯一能形成貫通孔隙結(jié)構(gòu)的配方（其他配方無孔隙或僅部分孔隙）。
支架性能：500mM CaCl₂交聯(lián) 15 分鐘后，剛度達(dá) 45-50kPa（與天然骨骼肌 30-50kPa 的剛度范圍完全匹配，其他配方如 A8-G6 剛度顯著更低）；溶脹率高達(dá) 70%（利于營養(yǎng)與氧氣滲透，A4-G6 僅 2%-6%）；14 天降解率維持 28%（降解穩(wěn)定，適配 VML 長期治療，A4-G6 12 天即碎裂），且能支持 C2C12 肌細(xì)胞正常增殖（7 天增殖量顯著高于 3 天，p<0.05）。
問題 2：交聯(lián)劑（CaCl₂）濃度和交聯(lián)時間如何影響海藻酸鹽 - 明膠支架的剛度與結(jié)構(gòu)穩(wěn)定性？最終確定的最優(yōu)交聯(lián)條件基于什么依據(jù)？
答案：
影響規(guī)律：
①CaCl₂濃度：在相同交聯(lián)時間（15 分鐘）下，CaCl₂濃度越高，支架剛度越高（p<0.05）。例如 A12-G6 支架在 300mM、400mM、500mM CaCl₂交聯(lián)后，剛度逐步升高，且 500mM 時支架邊緣與孔隙輪廓更清晰（低濃度時結(jié)構(gòu)易模糊）；同時，高濃度 CaCl₂能促進(jìn)支架內(nèi)核充分交聯(lián)（低濃度如 300mM 時，A4-G6/A6-G6 僅外表面凝固，內(nèi)核仍柔軟）。
②交聯(lián)時間：在 500mM CaCl₂濃度下，交聯(lián) 15 分鐘的支架剛度顯著高于 5 分鐘、10 分鐘（p<0.05），且 15 分鐘能避免支架因交聯(lián)不充分導(dǎo)致的結(jié)構(gòu)松散（如 5 分鐘交聯(lián)的 A12-G6 支架易變形）。
最優(yōu)交聯(lián)條件依據(jù)：500mM CaCl₂浸泡 15 分鐘，此條件下 A12-G6 支架剛度達(dá) 45-50kPa（匹配骨骼肌力學(xué)特性），整體剛度均勻，結(jié)構(gòu)輪廓清晰，且溶脹（70%）與降解（14 天 28%）性能最優(yōu)，能同時滿足力學(xué)匹配性與結(jié)構(gòu)穩(wěn)定性需求。
問題 3：與現(xiàn)有 VML 治療手段（自體移植物、脫細(xì)胞支架）相比，本研究開發(fā)的 3D 打印海藻酸鹽 - 明膠支架具有哪些不可替代的優(yōu)勢？
答案：
解決自體移植物的核心缺陷：無需從患者體內(nèi)獲取供體組織，徹底避免供區(qū)并發(fā)癥（如感染、疼痛）；支架剛度 45-50kPa（優(yōu)于自體移植物的力學(xué)性能），且可通過調(diào)整海藻酸鹽濃度、交聯(lián)參數(shù)適配不同損傷部位的力學(xué)需求，無需擔(dān)憂高質(zhì)量移植物獲取困難的問題。
克服脫細(xì)胞支架的功能局限：支架由海藻酸鹽（可生物降解、生物相容）與明膠（含 RGD 細(xì)胞黏附基序，促進(jìn) C2C12 細(xì)胞黏附與肌管形成）復(fù)合制成，不會引發(fā)病理性纖維化反應(yīng)；3D 打印能精準(zhǔn)構(gòu)建貫通孔隙結(jié)構(gòu)（A12-G6 支架孔隙清晰貫通），為細(xì)胞遷移、增殖提供通道，避免脫細(xì)胞支架 “肌肉功能形成異常” 的問題。
額外功能優(yōu)勢：支架溶脹率達(dá) 70%（遠(yuǎn)高于傳統(tǒng)支架），能高效滲透營養(yǎng)物質(zhì)與氧氣，為細(xì)胞提供充足微環(huán)境；降解穩(wěn)定（14 天 28%），可長期維持結(jié)構(gòu)完整性（適配 VML 數(shù)月的治療周期）；且能通過擠出打印制備 “定制化” 支架（根據(jù) VML 缺損尺寸調(diào)整設(shè)計），后續(xù)還可集成肌細(xì)胞制備 “活性” 支架，進(jìn)一步縮短組織再生時間，這些均是現(xiàn)有治療手段無法實現(xiàn)的。
關(guān)注我們了解更多內(nèi)容
Cellink 認(rèn)證的中國授權(quán)經(jīng)銷商：
上海跡亞國際商貿(mào)有限公司
Gaia China Co.,Ltd.
- CELLINK BIONOVA X在人類微心臟模型助力精準(zhǔn)醫(yī)療與藥物研發(fā)中的應(yīng)用
- 文獻(xiàn)解讀：皮膚移植3D生物打印調(diào)控血管分支新路徑
- 3D生物打印腫瘤模型在免疫腫瘤學(xué)研究中的應(yīng)用
- 3D打印光固化技術(shù)在微流控器件打印中的應(yīng)用
- 生物3D打印模型在先天性心臟病TOF-MAPCAs治療中的應(yīng)用
- 可灌注微血管化皮膚的生物3D打印與實驗驗證
- 海藻酸鹽-明膠基材料用于生物3D打印制備骨骼肌組織工程支架的研究
- 生物3D打印在干細(xì)胞肝類器官治療肝衰竭中的應(yīng)用及相關(guān)問題解答
Copyright(C) 1998-2025 生物器材網(wǎng) 電話：021-64166852;13621656896 E-mail：info@bio-equip.com
