利用粒子位置預測的跟蹤速度(血流層斷層掃描儀)方法介紹

瀏覽次數：130　發布日期：2025-11-27　來源：本站　僅供參考，謝絕轉載，否則責任自負

（論文部分內容摘抄）

自外國公司于2005年推出血流層斷層掃描儀(TOMO-PIV)以來，它被迅速接受為三維流體測量的可靠和精確的平均值。應用范圍從空氣中的高分辨率測量到水中的時間分辨測量[4和在空氣中。與幾乎所有三維測量技術一樣，TOMO-PIV必須從二維相機圖像中扣除所用粒子示蹤器的空間位置。使用迭代方法進行這種重建，使用像算法將粒子重建為一個體素空間中的強度峰，與基于粒子三角學的三維粒子跟蹤等其他方法相比，可以獲得更高的種子密度。在重構過程中使用三維相關方法，保證了從數據中可靠地推導出速度信息，只要幽靈粒子的強度低于真實粒子的強度，就可減少其負效應。

然而，該技術也存在一些缺點:幽靈粒子總是會影響向量結果，尤其是在使用高種子密度時。此外，從交叉相關中收集的結果代表了審訊量上的平均值，因此消除了速度梯度和細微的流動結構。在相關過程中使用自適應加權可以克服這種影響。外理時間分辨率數據時，很難在處理當前數據時使用從其他時間步驟獲得的信息。像“運動跟蹤增強”這樣的方法這樣做，但在高計算成本。三維粒子跟蹤測速儀(3D PTV)正是通過對每個時間步驟中的粒子進行三角劃分，然后興試在不同的時間步驟中找到匹配的粒子來做到這一點。然而，三角剖分過程是有限的播種密度，只允許約一個數量級的粒子相比，TOMO-PIV。

實驗裝置：

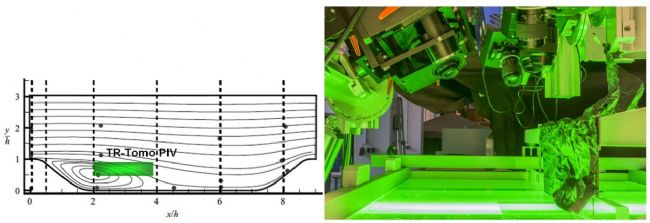

在歐盟項目 AFDAR("航空研究高級流量診斷")范圍內進行的一項實驗將用于證明此方法對實際實驗數據的適用性。實驗是在慕尼黑技術大學的水洞設施中進行的。一系列相同的縱向山丘周期性山丘,后面的流動進行了研究，使用高速斷層PIV系統。六個專業成像儀器pco.dimax S4高速相機（元奧儀器的pco.dimax）被用來觀察測量體積為80x80x20毫米，位于第七座山的下游2小時(100毫米,實驗總共使用了10個連續的山)。墻的正常高度跨度從25到45毫米以捕捉剪切層。用~30um的聚酰胺粒子對水進行播種。照明是使用由連續激光器實現的。激光束被連續兩個使用圓柱透鏡的望遠鏡光學器件擴寬，形成橢圓形光輪廓。型材切割成矩形形狀的通道，這是固定在側壁的通道。該體積光片穿過審訊體積，并利用位干隧道對面墻壁正前方的端面反射鏡向自身反光。第二個路路通被安裝在那里。這種設置使所有的攝像機都在前向散射，從而收集最大的光。為了確保成像粒子具有足夠的對比度，在成像粒子下方安裝了黑色粘合箔片。

到目前為止，此方法的特征僅用實驗數據進行定性捕捉，而將使用已知基礎真相的合成數據集對這些特征進行量化。與其他不捕捉時間信息的評價方案相比，STB表現出更多的優點，這將在未來進行研究。與TOMO-PIV或單幀IPR相比，該方法應該能夠處理種子密度較高的圖像。對粒子軌跡的了解可以有效地縮小參數空間并降低有效種子密度。

方法本身的方法可以是多種多樣的:可以想象不僅在運行的開始時開始尋找軌跡過程，而且在時間序列內的多個點開始尋找軌軌跡過程。從那里開始，該方法可以向前和向后運行，直到評估過程在某個點相遇。

最后，大多數的軌跡應該在這兩個過程中找到合作伙伴，但也可能有軌跡在來自一個方向時錯過(或丟失)，可以通過從另一個方向計算來恢復。然而，它本身適合用某種跟蹤程序來處理。在這種系統中，粒子經過四個時間步驟被追蹤，因此可以從粒子軌跡計算加速。此外，由于相機系統不同，相繼幀之間的幽靈粒子不相關，使得粒子跟蹤更加容易。

德國Excelitas PCO公司的pco.dimax S4相機，具備高分辨率、高感光度、弱光成像的優點，將顯微研究實驗過程完美記錄，為實驗提供強而有力的圖像數據支持。
