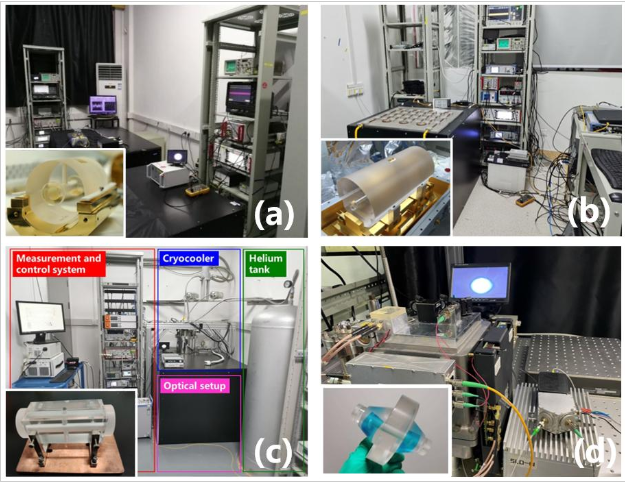

圖3 華中科技大學超穩激光系統。(a) 10 cm全ULE超穩腔系統，(b) 30 cm復合超穩腔系統，(c) 6 cm低溫藍寶石超穩腔系統，(d) 8 cm星載復合超穩腔系統
2. 國際前沿：鐿離子光鐘與鍶光鐘
SLS為鐿離子光鐘定制817 nm穩頻系統，集成倍頻模塊，日漂移<15 kHz。此外，《計量科學與技術》2021年的研究顯示，超穩激光在鍶光鐘中實現了亞赫茲級線寬，推動光鐘穩定度突破 10-18。出處請參考下圖：
四．澳大利亞Liquid Instruments的協同創新
Liquid Instruments雖未直接生產超穩激光器，但其高精度測量設備（如Moku系列鎖相放大器）與SLS系統形成互補。例如：
Moku:Lab：集成PID控制器和頻譜分析儀，可優化PDH鎖定環路；
Moku:Pro：支持多通道反饋，適用于復雜噪聲抑制場景。
如圖3所示，客戶雖然用了先進的超穩腔系統，但是電學控制以及反饋系統都非常的復雜，用到的電學設備非常多，估計有近10臺設備。然而如此復雜的系統只需要用我們的一臺設備moku：pro或者M(jìn)oku：Delta就可以實現如此復雜的信號處理和監控。如圖7所示。
實驗案例顯示，結合Moku設備和SLS超穩腔，某實驗室將鎖定時間縮短30%，頻率噪聲降低至0.8 Hz，能滿足大部分實驗室的需求。
五、挑戰與未來方向
1. 低溫噪聲抑制：如華中科技大學正開發低溫藍寶石腔，目標穩定度達 1.9×10-16；
2. 小型化與商業化：SLS的3Hz便攜系統（16kg）和Liquid Instruments的緊湊設備推動野外應用；
3. 多波長集成：SLS的多孔腔支持多激光共模鎖定，適用于離子阱和量子模擬。
結語
超穩激光器與超穩腔技術正朝著更高穩定度、更低功耗和更廣泛的應用場景發展。美國SLS的系統化解決方案與學術界的深度研究共同推動著量子精密測量、空間科學等領域的進步，而Liquid Instruments的電子控制技術則為這一進程提供了關鍵支持。未來，隨著材料科學與反饋算法的突破，超穩激光有望成為基礎物理研究與工業應用的核心支柱。
注：文中實驗數據與系統參數主要引自Stable Laser Systems官網、華中科技大學引力中心研究及《計量科學與技術》論文。
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
關于昊量光電：
上海昊量光電設備有限公司是光電產品專業代理商，產品包括各類激光器、光電調制器、光學測量設備、光學元件等，涉及應用涵蓋了材料加工、光通訊、生物醫療、科學研究、國防、量子光學、生物顯微、物聯傳感、激光制造等；可為客戶提供完整的設備安裝，培訓，硬件開發，軟件開發，系統集成等服務。
您可以通過我們昊量光電的官方網站www.auniontech.com了解更多的產品信息，或直接來電咨詢4006-888-532。
引言
超穩激光器是精密科學領域的核心工具，其頻率穩定度可達 10-16 量級甚至更高，廣泛應用于原子鐘、引力波探測、量子計算和精密光譜學等領域。本文結合美國Stable Laser Systems（SLS）和澳大利亞Liquid Instruments公司的技術方案，探討超穩激光器及超穩腔的設計原理、技術突破與實驗進展，并引用最新研究成果與數據，為相關領域提供參考。
一、超穩激光器的核心原理與關鍵技術
1. 超穩激光器的基本架構
超穩激光器通常由激光源、參考超穩腔（法布里-珀羅腔，F(xiàn)P腔）和反饋控制系統組成。其核心在于將激光頻率鎖定到FP腔的諧振峰上，通過主動反饋抑制頻率漂移。例如，華中科技大學引力中心采用Pound-Drever-Hall（PDH）鎖定方案，通過電光調制器（EOM）生成邊帶信號，結合反射光的相位信息生成誤差信號，最終將激光頻率穩定在腔的共振頻率。
2. 超穩腔的設計與優化
FP腔的性能直接決定激光的穩定度。SLS公司提供多種腔體設計（表1），包括圓柱形、凹形、球形和立方體腔，以滿足不同應用需求：
- 圓柱形腔：適用于線寬>50 Hz的原子物理實驗；
- 凹形腔：熱噪聲極限低，線寬<50 Hz，艾倫偏差可達到 10-15；
- 球形腔：緊湊設計，加速靈敏度低，適合移動場景。
如下圖1顯示各種腔型需求

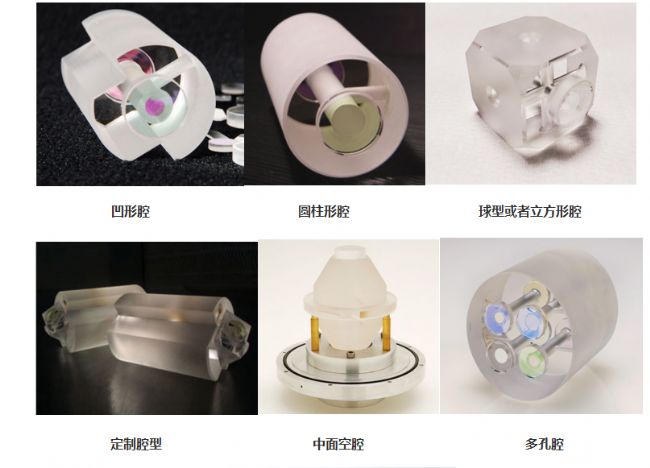

圖1 各種腔型

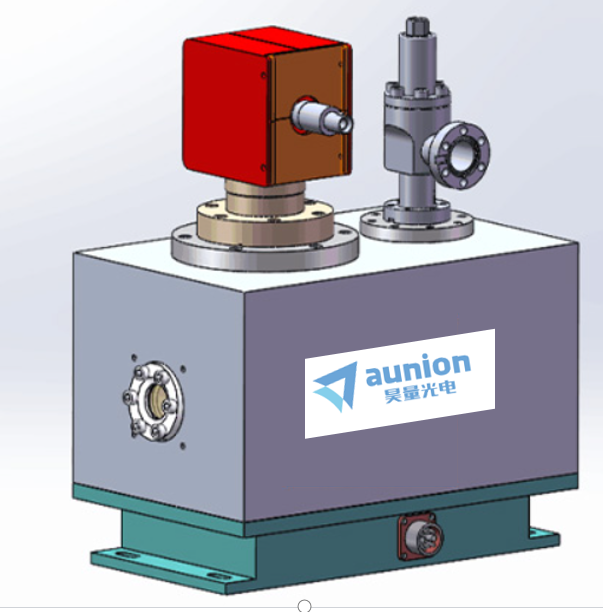

圖2 超穩腔真空系統（真空度<10-8Torr，溫控<±0.005℃）
此外，材料選擇（如超低膨脹玻璃ULE）和溫度控制技術進一步降低熱噪聲影響。
| 腔體類型 | 自由光譜范圍（FSR） | | 典型應用 | 穩定度水平 |
| 圓柱形 | 1.5 GHz | 原子鐘、光譜學 | < 3×10-15 |
| 凹形 | 1.5 GHz | 低頻漂移實驗 | < 1×10-15 |
| 球形 | 3 GHz | 便攜式系統 | < 2×10-14 |
二、Stable Laser Systems的技術
1. 高集成化穩頻系統
SLS的1Hz穩頻激光器系統（SLS-INT-1550-200-1）將高精細度FP腔、控溫真空室和電子控制系統集成于19英寸機箱，線寬<1 Hz，日漂移<20 kHz，功耗僅25瓦。其特點包括：
一鍵鎖定功能：通過觸屏界面實時監控腔體溫度和真空度；
模塊化設計：支持1530-1565 nm波長定制，輸出功率達100 mW。
2. 低溫與振動抑制技術
SLS的凹形腔在低溫環境下（14–40°C）實現熱噪聲極限，結合ULE材料和主動隔振平臺，使系統在振動敏感場景（如引力波探測）中表現卓越。
三、學術研究進展與實驗數據
1. 國內研究：華中科技大學的超穩腔系統
發展的10 cm全ULE腔、30 cm復合腔、低溫6 cm藍寶石腔、星載8 cm復合腔等超穩腔（采用了Stable Laser Systems的腔），采用模擬鎖定或全數字鎖定，已經實現多套超穩激光系統，如圖3所示。對超穩激光系統進行誤差評估，設計并完成多項噪聲優化實驗。目前鎖定在10 cm全ULE腔上的激光頻率穩定度可達諧振腔的熱噪聲極限，為當前國際上同類型超穩腔最佳鎖定水平；鎖定在30 cm室溫復合腔激光頻率穩定度最好可達1.3×10-16，并致力于使其進入10-17量級；在低溫環境下，光學超穩腔系統的熱噪聲極限進一步降低，自主設計并組裝6 cm低溫全藍寶石腔，目前已實現的激光頻率穩定度最好可達1.9×10-16，并致力于進一步降低系統的振動、溫度等各項噪聲對頻率穩定度的影響；鎖定在8 cm超穩腔的星載穩頻系統在6 mHz處頻率噪聲為3.6 Hz/Hz1/2，已經滿足天琴計劃10 Hz/Hz1/2的要求。四套穩頻系統頻率穩定度數據匯總?cè)鐖D4所示

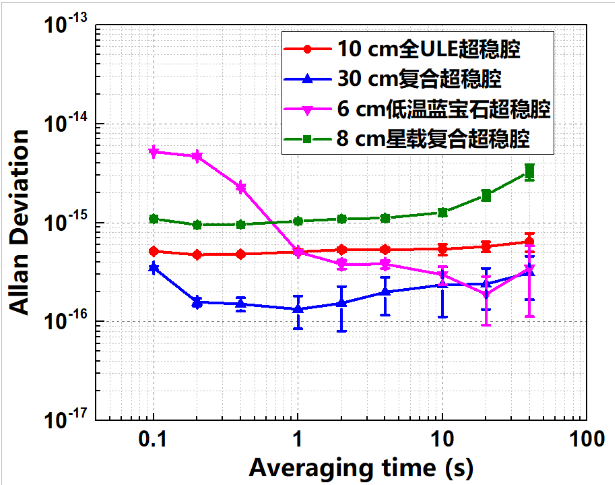

圖4 華中科技大學各套超穩激光系統頻率穩定度水平
2. 國際前沿：鐿離子光鐘與鍶光鐘
SLS為鐿離子光鐘定制817 nm穩頻系統，集成倍頻模塊，日漂移<15 kHz。此外，《計量科學與技術》2021年的研究顯示，超穩激光在鍶光鐘中實現了亞赫茲級線寬，推動光鐘穩定度突破 10-18。出處請參考下圖：

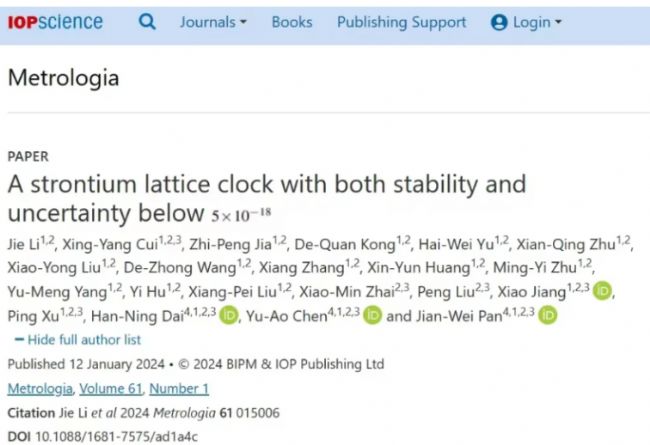

圖5 光鐘穩定度突破 10-18參考文章
四．澳大利亞Liquid Instruments的協同創新

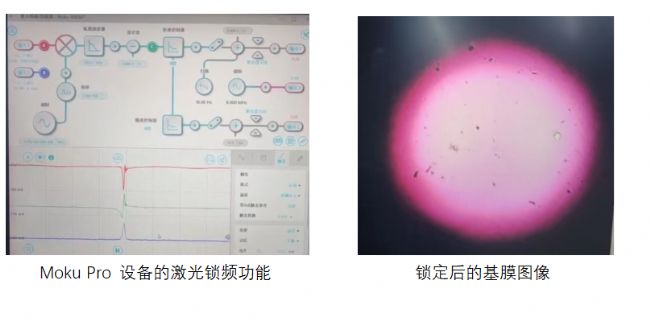

圖6 Liquid激光鎖頻操作界面以及設備特點
Liquid Instruments雖未直接生產超穩激光器，但其高精度測量設備（如Moku系列鎖相放大器）與SLS系統形成互補。例如：
Moku:Lab：集成PID控制器和頻譜分析儀，可優化PDH鎖定環路；

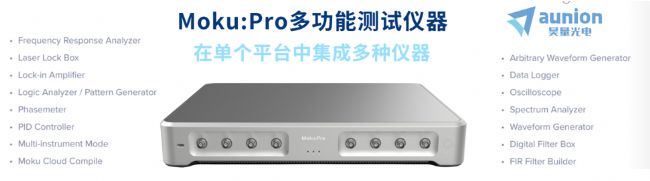

Moku:Pro：支持多通道反饋，適用于復雜噪聲抑制場景。
如圖3所示，客戶雖然用了先進的超穩腔系統，但是電學控制以及反饋系統都非常的復雜，用到的電學設備非常多，估計有近10臺設備。然而如此復雜的系統只需要用我們的一臺設備moku：pro或者M(jìn)oku：Delta就可以實現如此復雜的信號處理和監控。如圖7所示。

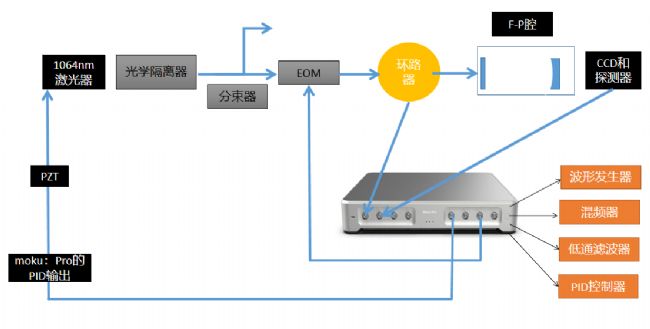

圖7 用Moku來實現激光鎖頻
實驗案例顯示，結合Moku設備和SLS超穩腔，某實驗室將鎖定時間縮短30%，頻率噪聲降低至0.8 Hz，能滿足大部分實驗室的需求。
五、挑戰與未來方向
1. 低溫噪聲抑制：如華中科技大學正開發低溫藍寶石腔，目標穩定度達 1.9×10-16；
2. 小型化與商業化：SLS的3Hz便攜系統（16kg）和Liquid Instruments的緊湊設備推動野外應用；
3. 多波長集成：SLS的多孔腔支持多激光共模鎖定，適用于離子阱和量子模擬。
結語
超穩激光器與超穩腔技術正朝著更高穩定度、更低功耗和更廣泛的應用場景發展。美國SLS的系統化解決方案與學術界的深度研究共同推動著量子精密測量、空間科學等領域的進步，而Liquid Instruments的電子控制技術則為這一進程提供了關鍵支持。未來，隨著材料科學與反饋算法的突破，超穩激光有望成為基礎物理研究與工業應用的核心支柱。
注：文中實驗數據與系統參數主要引自Stable Laser Systems官網、華中科技大學引力中心研究及《計量科學與技術》論文。
