使用Dataray光束質量分析儀進行M2測量的實驗示例

一、什么是M²因子？為何它如此重要？
光束質量因子 M2（也稱為光束傳播比，Beam Propagation Ratio）是衡量激光光束質量的關鍵，是用于量化激光光束偏離理想高斯光束（衍射極限）程度的無量綱參數。表示實際光束與理想高斯光束（TEM₀₀模式）在發散性和聚焦能力上的差異。

根據ISO 11146-1，M2的測量需基于二階矩法（second-order moment method）計算光束寬度（dσ）和發散角（Θσ），定義式為：

• 其中，dσ：基于二階矩的光束直徑；

• Θσ：全發散角（單位：弧度）；

• λ：激光波長。

• M2=1：表示光束為理想高斯光束（TEM₀₀模式），達到衍射極限；

• M2>1：表示光束存在像差、多模振蕩、非均勻相位或振幅分布等非理想因素；

• M2越小，光束質量越高，聚焦能力越強，遠場發散越小。

• M2作為傳播不變量，M2在自由空間傳播及通過無像差光學系統時保持不變；它是光束參數乘積（Beam Parameter Product，BPP） 的歸一化表示：

如何計算？
1、沿軸沿傳播軸 z 測量至少10個不同位置的光束寬度 dσ(z)；
2、通過雙曲線擬合得到腰斑直徑dσ0和遠場發散角Θσ；

3、代入M2公式計算。

二、實驗設備與原理
本次實驗采用WinCamD-LCM系列光束質量分析儀搭配M2DU-LCM系統（含移動臺、鏡頭架和相機架），以及專用透鏡系統（根據波長選擇UV、VIS、NIR、TEL系列）。

透鏡焦距的選擇要根據“鏡頭選擇工作表”文件，將激光器的相關參數輸入，點擊想選擇的透鏡焦距，下方表格標紅就是不可以，接著換焦距，表格變綠就證明該焦距的選擇正確。

三、實驗步驟詳解
1、設備組裝與校準
將WinCamD-LCM相機用螺絲固定到底座上，再用兩個螺絲將底座固定于M2DU移動臺，安裝相應焦距的透鏡，連接12V電源和USB至電腦，確保驅動正確安裝。

2、激光安全與衰減調節
根據預先計算的束腰直徑，調整ND衰減片，防止傳感器飽和。這是測量成功的前提，也是實驗安全的保障。

3、軟件設置與光束對準
通過目標十字準心精細調節光束對準，確保光斑在傳感器上居中。啟動DataRay軟件，觀察WinCamD-LCM相機右上角指示燈由紅變綠。點擊“Ready”出現十字架，看到光斑。

4、曝光與捕獲設置

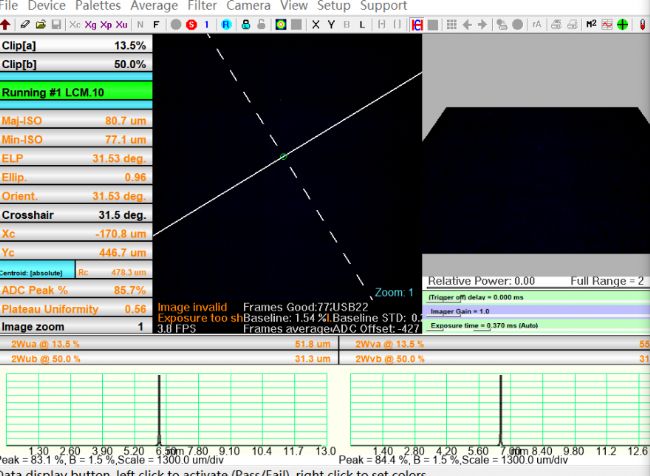

根據光束強度調整曝光時間，確保峰值ADC低于90%。觀察光束，可以看到光斑情況，當如下圖，如果軟件判定測量數據無效或存在錯誤，相關數據的字體將顯示為橙色。


經過軟件的自動對焦和測量得到穩定數據，可變成黑色。如下圖所示，可用相機觀察到他的通光量、橢圓度、X方向、Y方向?qū)挾纫约八�的質心。同時可在圖像上進行圖像縮放以觀察到最好的程度。




5、執行掃描與數據采集
在軟件界面上方選擇M²測量模式。設置波長、透鏡焦距、LPPSO（鏡頭主平面到傳感器距離）等參數。


在建議范圍內軟件會自動驅動M2DU導軌進行60個點的高密度采樣，每個點平均5次圖像，確保數據穩定性。



6、結果計算與分析
軟件自動計算M²值、束腰直徑（2Wo）、瑞利范圍（Zr）、遠場發散角（Θ）等參數，并生成雙曲線擬合圖。保存數據，導出結果。結果文件里有最終的光斑圖像和測M2時所有采樣點的數據。下圖就是導出數據光斑和數據圖。




實驗結束，將所有的器材進行整理，放回箱內。

四、應用價值與總結
M²因子測量在激光加工、光學通信、醫療設備等領域具有重要應用價值。通過本次實驗，我們不僅掌握了專業的測量方法，還深入理解了光束質量對激光系統性能的影響。
溫馨提示：進行光束質量分析時，務必注意激光安全，合理選擇衰減方案，并確保設備校準準確。
