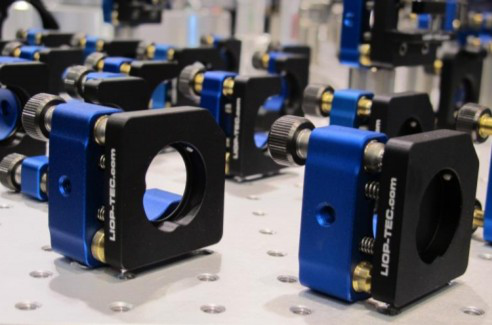

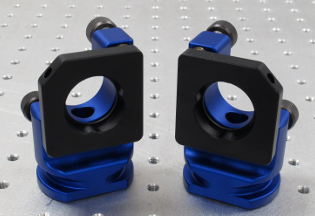

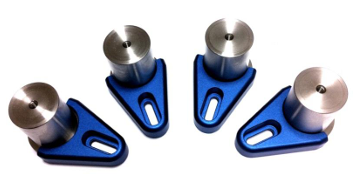

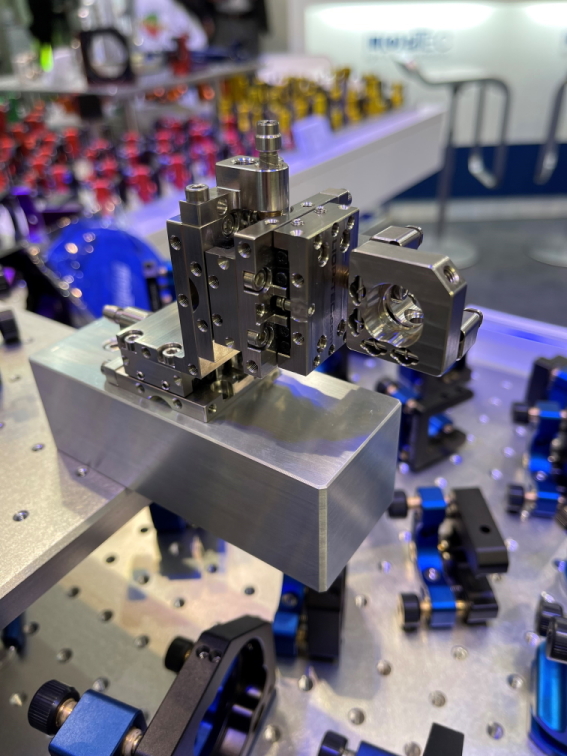

Liop光學調整架的結構、特點及其科研應用案例

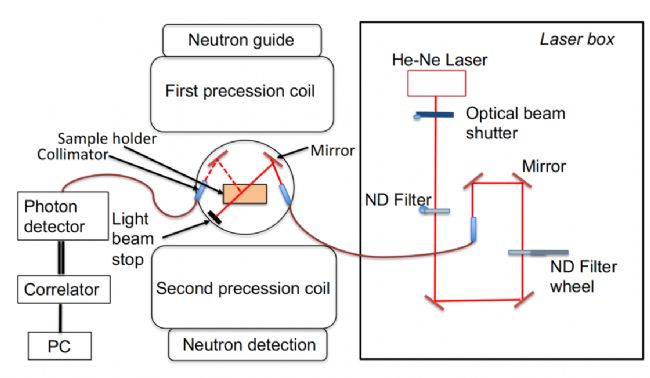

研究團隊選用Liop-tec公司提供的非磁性光學支架，用于固定激光準直器、反射鏡等關鍵光學元件，成功實現了中子散射與動態光散射的同步測量，無需占用額外中子束時間，光路校準時間從>2小時縮短至30分鐘，光學系統穩定性高，每5分鐘可完成一次DLS測量，實時監控樣品狀態，20小時內完成440次蛋白質聚集態分析。該支架具備以下優勢：
（1）完全非磁性：不影響中子束的極化與測量精度。
（2）高機械穩定性：確保光路在長時間實驗中保持對準。
（3）模塊化設計：便于安裝與調整，適應復雜光學路徑。
（4）耐溫性能：適用于高溫樣品環境（0–200°C）。

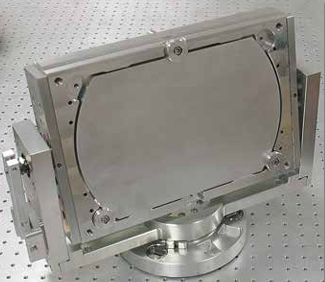

Liop-tec ANTARES系列鏡架在J-KAREN-P超強激光等離子鏡系統中的應用

日本量子科學技術研究開發機構（QST）在其J-KAREN-P超強激光裝置中安裝了等離子鏡系統（Plasma Mirror, PM），用于提升激光脈沖的時間對比度，確保實驗精度。這一系統需要面臨的技術挑戰有：
（1）激光功率高達200 TW，光學元件需承受極高能量密度
（2）系統需在真空環境中運行，鏡架需具備高穩定性和抗振動能力
（3）光學路徑復雜，需精密調整反射鏡角度和位置

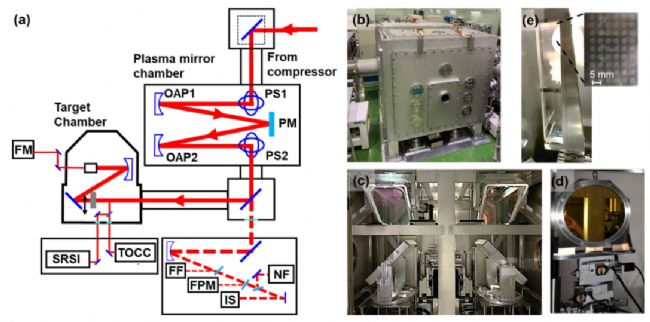

J-KAREN-P等離子體鏡系統布局及示意圖

注：潛望鏡的反射鏡支架是LIOP-TEC制造的ANTARES系列

研究團隊采用Liop-tec 公司的ANTARES系列鏡架，配合壓電執行器（PI piezoelectric actuators）進行精密調節，用于固定和調整等離子鏡系統中的反射鏡，成功實現了等離子鏡系統反射率超過80%，時間對比度提升兩個數量級，鏡架系統穩定性優異，激光指向性偏差控制在微弧度級別。該鏡架具備以下優勢：
（1）高精度調節：支持微米級定位，確保光路對準。
（2）高穩定性：在真空和高壓環境下仍保持結構穩定。
（3）兼容性強：適用于多種光學元件和實驗配置。
（4）經久耐用：適用于高重復頻率激光實驗。

Liop-Tec高精度鏡架在玻色-愛因斯坦凝聚態研究中的應用

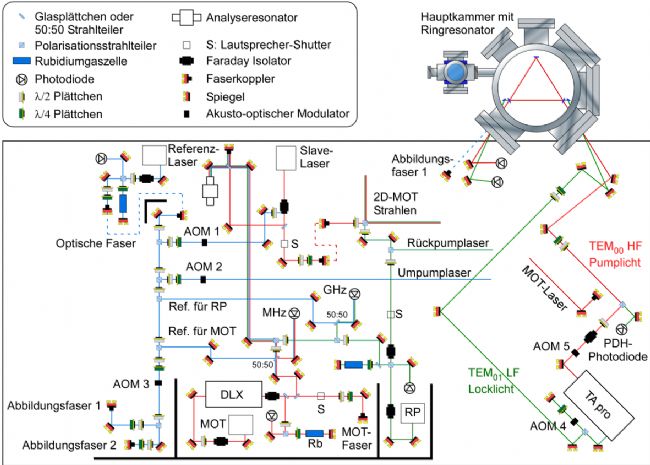

定制化共振腔鏡架系統示意圖

德國蒂賓根大學（Eberhard Karls Universität Tübingen）在量子光學與冷原子物理領域開展了一項前沿研究，旨在探索玻色-愛因斯坦凝聚態（BEC）在光學環形諧振器中的動態不穩定性。該研究對鏡架的穩定性、調節精度和真空兼容性提出了極高要求。

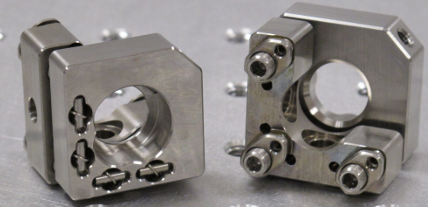

Liop-tec公司的Asteroid系列高精度鏡架被選用于此實驗，具體應用于固定和調節環形諧振器中的高反射鏡和耦合鏡，確保光路在真空環境中長期穩定運行，成功實現了光與玻色-愛因斯坦凝聚體的強耦合，觀測到了動態不穩定性與相位過渡現象，并發表了多篇高水平論文。Liop-Tec鏡架的零漂移和高重復性為實驗數據的可靠性提供了保障，且鏡架在高溫烘烤和真空循環中表現穩定，無退化現象。鏡架的高精度調節功能使得研究人員能夠精確對準諧振腔模式，實現對BEC與光場相互作用的精確控制。

動態不穩定性閾值測量


參考文獻：
Balacescu, L., Vögl, F., Staringer, S., Ossovyi, V., Brandl, G., Lumma, N., ... & Schrader, T. E. (2020). In situ dynamic light scattering complementing neutron spin echo measurements on protein samples. Journal of Surface Investigation: X-ray, Synchrotron and Neutron Techniques, 14(Suppl 1), S185-S189.
Sagisaka, Y. M., Dover, N. P., Kando, M., Alexander, S., Pirozhkov, I. D., Chang, L., ... & Kiriyama, H. Characterization of plasma mirror system.
Schmidt, D. (2016). Dynamische Instabilität eines Bose-Einstein Kondensats in einem optischen Ringresonator (Doctoral dissertation, Dissertation, Tübingen, Universität Tübingen, 2016).
